عندما يتعلق الأمر باختيار فرن مقاومة لاحتياجاتك الصناعية أو المختبرية، فإن أحد القرارات الأساسية التي ستواجهها هو الاختيار بين التصميم الرأسي والأفقي. باعتباري موردًا متمرسًا لأفران المقاومة، فقد واجهت العديد من العملاء الذين يتصارعون مع هذا الاختيار. في منشور المدونة هذا، سأتعمق في العوامل الرئيسية التي يمكن أن تساعدك على اتخاذ قرار مستنير، مما يضمن أن الفرن الذي تختاره يتوافق تمامًا مع متطلباتك المحددة.
فهم الأساسيات: أفران المقاومة الرأسية مقابل أفران المقاومة الأفقية
قبل أن نتعمق في معايير الاختيار، دعونا نفهم بإيجاز الاختلافات الأساسية بين أفران المقاومة الرأسية والأفقية.
يتميز فرن المقاومة الرأسية باتجاهه المستقيم. يتم ترتيب غرفة التسخين عموديًا، وتكون الفتحة عادةً في الأعلى. غالبًا ما يُفضل هذا التصميم للتطبيقات التي تكون فيها المساحة محدودة، حيث إنه يشغل مساحة أرضية أقل. تعتبر الأفران العمودية أيضًا مناسبة تمامًا للعمليات التي تتطلب عمليات مدعومة بالجاذبية، مثل صهر المعادن أو الوضع الرأسي لقطع العمل الطويلة والنحيلة.
من ناحية أخرى، فرن المقاومة الأفقي لديه غرفة تسخين أفقية. عادة ما تكون الفتحة على الجانب، مما يسمح بسهولة تحميل وتفريغ العناصر الكبيرة أو الضخمة. تُستخدم الأفران الأفقية بشكل شائع في التطبيقات التي تكون فيها قطع العمل مسطحة أو واسعة أو ذات أشكال غير منتظمة يصعب التعامل معها في الإعداد الرأسي.
اعتبارات الفضاء
أحد العوامل الأولى التي يجب مراعاتها هو المساحة المتوفرة في منشأتك. إذا كانت لديك مساحة أرضية محدودة، فقد يكون فرن المقاومة العمودية هو الخيار المثالي. يتيح تصميمه المدمج إمكانية وضعه في الزوايا الضيقة أو المناطق التي تكون فيها مساحة الأرضية مرتفعة. على سبيل المثال، في مختبر صغير أو ورشة عمل ذات مساحة أرضية محدودة، يمكن تركيب فرن رأسي دون التسبب في اضطرابات كبيرة في سير العمل.
ومع ذلك، إذا كان لديك مساحة أرضية واسعة وتحتاج إلى استيعاب قطع عمل كبيرة، فإن الفرن الأفقي يكون أكثر ملاءمة. يمكن تصميم الأفران الأفقية لتكون طويلة وواسعة جدًا، مما يوفر مساحة كافية للأجزاء الصناعية كبيرة الحجم أو عدة عناصر أصغر لتتم معالجتها في وقت واحد. على سبيل المثال، في مصنع تصنيع السيارات، يمكن استخدام الفرن الأفقي لتسخين - معالجة مكونات المحرك الكبيرة أو الأجزاء الصغيرة المتعددة على نظام الناقل.
خصائص الشغل
يلعب حجم قطع العمل وشكلها ووزنها دورًا حاسمًا في تحديد نوع الفرن الذي تحتاجه.
بالنسبة لقطع العمل الطويلة والرفيعة مثل القضبان، الأنابيب، أو الأعمدة، غالبًا ما يكون فرن المقاومة العمودية هو الخيار الأفضل. يسمح الاتجاه العمودي لقطع العمل هذه بالتعليق عموديًا، مما يضمن التسخين الموحد على طولها بالكامل. وهذا مهم بشكل خاص في تطبيقات مثل المعالجة الحرارية للقضبان المعدنية لمكونات الفضاء الجوي، حيث يكون التسخين الدقيق والموحد ضروريًا للحفاظ على الخواص الميكانيكية للمادة.
في المقابل، قطع العمل المسطحة، الواسعة، أو غير المنتظمة الشكل تكون أكثر ملاءمة للفرن الأفقي. يوفر التصميم الأفقي منصة ثابتة لقطع العمل هذه، مما يسمح بوضعها بشكل مسطح على أرضية الفرن أو على أداة الدعم. على سبيل المثال، يمكن تلدين الألواح الزجاجية كبيرة الحجم المستخدمة في صناعة البناء والتشييد في فرن أفقي، حيث يمكن وضعها بشكل مسطح للحصول على تسخين متساوي.
متطلبات التحميل والتفريغ
تعتبر سهولة تحميل وتفريغ قطع العمل أحد الاعتبارات المهمة الأخرى.
تتطلب الأفران العمودية عادةً معدات رفع علوية، مثل الرافعة أو الرافعة، لتحميل وتفريغ قطع العمل. يمكن أن يكون هذا عيبًا إذا لم يكن لديك معدات الرفع اللازمة أو إذا كانت قطع العمل ثقيلة جدًا أو كبيرة الحجم بحيث لا يمكن رفعها بأمان. ومع ذلك، في بعض الحالات، يمكن للتصميم العمودي أن يبسط عملية التحميل لأنواع معينة من قطع العمل. على سبيل المثال، في المسبك، يمكن صب المعدن المنصهر مباشرة في فرن بوتقة عمودي من الأعلى، مما يلغي الحاجة إلى آليات نقل معقدة.

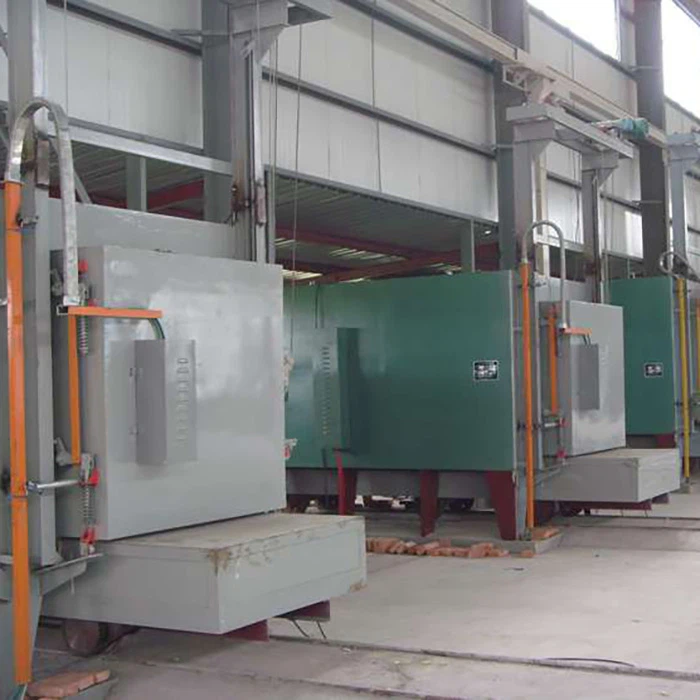

توفر الأفران الأفقية مرونة أكبر من حيث التحميل والتفريغ. يمكن تجهيزها بأنظمة النقل، أو الطاولات الدوارة، أو أبواب التحميل اليدوية، مما يسهل نقل قطع العمل داخل وخارج الفرن. وهذا مفيد بشكل خاص في بيئات الإنتاج كبيرة الحجم، حيث يعد التحميل والتفريغ السريع والفعال أمرًا ضروريًا للحفاظ على الإنتاجية. على سبيل المثال، في منشأة المعالجة الحرارية للفولاذ، في منشأة أفقيةفرن المقاومة من نوع السيارةيمكن تحميلها بعدة كتل فولاذية باستخدام نظام ناقل، مما يقلل من الوقت والعمالة المطلوبة لكل دفعة.
توحيد درجة الحرارة
يعد توحيد درجة الحرارة أمرًا بالغ الأهمية في العديد من عمليات المعالجة الحرارية.
في فرن المقاومة العمودي، يميل الحمل الحراري الطبيعي للهواء الساخن إلى خلق تدرج في درجة الحرارة على طول المحور الرأسي. لتحقيق توزيع موحد لدرجة الحرارة، قد تكون هناك حاجة إلى ميزات تصميم خاصة مثل مراوح الحمل الحراري القسري أو الحواجز. ومع ذلك، في بعض الحالات، يمكن أن يكون الاتجاه الرأسي مفيدًا أيضًا. على سبيل المثال، في فرن التفريغ العمودي، يمكن أن يساعد الترتيب الرأسي لعناصر التسخين في تقليل فقدان الحرارة وتحسين توحيد درجة الحرارة في الغرفة.
توفر الأفران الأفقية عمومًا توحيدًا أفضل لدرجة الحرارة عبر المستوى الأفقي. يسمح التصميم الأفقي بتوزيع الحرارة بشكل متساوٍ من عناصر التسخين، مما يقلل من احتمالية ظهور بقع ساخنة أو باردة. وهذا مهم بشكل خاص في تطبيقات مثل تلدين المكونات الإلكترونية، حيث يعد التحكم الدقيق في درجة الحرارة والتوحيد ضروريين لضمان جودة المنتج النهائي.
كفاءة الطاقة
تعد كفاءة الطاقة مصدر قلق كبير لأي عملية صناعية أو معملية.

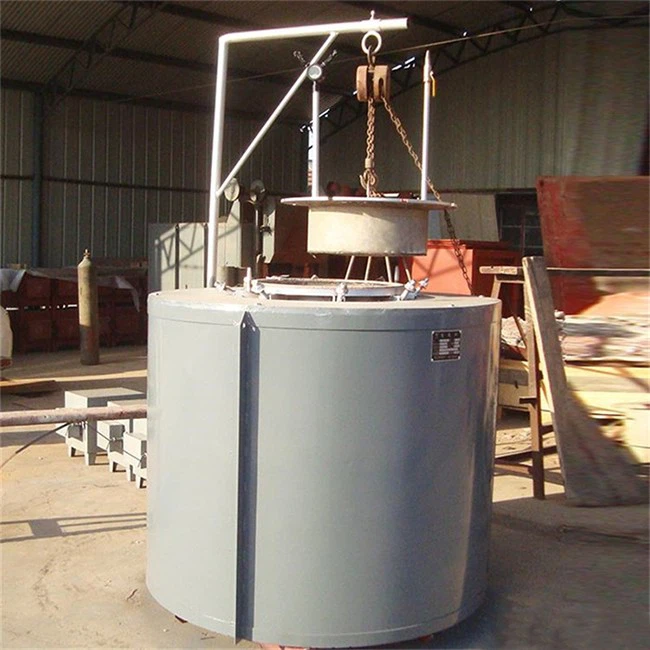

تميل الأفران العمودية إلى أن تكون أكثر كفاءة في استخدام الطاقة من حيث فقدان الحرارة. يقلل التصميم الرأسي من مساحة السطح المعرضة للبيئة المحيطة، مما يقلل من انتقال الحرارة عبر جدران الفرن. بالإضافة إلى ذلك، فإن استخدام المواد العازلة يمكن أن يزيد من تعزيز كفاءة استخدام الطاقة في الأفران العمودية. على سبيل المثال، عمودي معزول بشكل جيدفرن المقاومة من نوع الحفرة الكبيرةيمكن أن يقلل بشكل كبير من استهلاك الطاقة أثناء عمليات المعالجة الحرارية طويلة المدى.
من ناحية أخرى، قد تتطلب الأفران الأفقية المزيد من الطاقة للحفاظ على درجة حرارة موحدة بسبب مساحة سطحها الأكبر. ومع ذلك، فإن التقدم في تصميم الأفران، مثل استخدام عناصر التسخين عالية الكفاءة ومواد العزل المحسنة، ساعد في تقليل استهلاك الطاقة في الأفران الأفقية. على سبيل المثال، حديثفرن المقاومة من النوع الصندوقييمكن تصميمها لتكون ذات كفاءة عالية في استخدام الطاقة، حتى بالنسبة للتطبيقات واسعة النطاق.
اعتبارات التكلفة
التكلفة هي دائما عامل عند اتخاذ قرار الشراء.
عادةً ما تكون الأفران العمودية أقل تكلفة في الشراء والتركيب، خاصة بالنسبة للتطبيقات الصغيرة الحجم. ويتطلب تصميمها المدمج مواد وعمالة أقل للبناء، مما يؤدي إلى انخفاض التكاليف الأولية. ومع ذلك، فإن تكلفة تشغيل الفرن العمودي قد تكون أعلى في بعض الحالات، خاصة إذا كانت هناك حاجة إلى معدات إضافية مثل الرافعة أو الرافعة للتحميل والتفريغ.
تميل الأفران الأفقية إلى أن تكون أكثر تكلفة نظرًا لحجمها الأكبر وتصميمها الأكثر تعقيدًا. وقد تتطلب أيضًا ميزات إضافية مثل أنظمة النقل أو أنظمة التحكم المتقدمة في درجة الحرارة، والتي يمكن أن تزيد من التكلفة الإجمالية. ومع ذلك، في بيئات الإنتاج كبيرة الحجم، فإن زيادة الإنتاجية والكفاءة التي توفرها الأفران الأفقية يمكن أن تعوض الاستثمار الأولي الأعلى.
خاتمة
يعد الاختيار بين فرن المقاومة الرأسي والأفقي قرارًا معقدًا يعتمد على مجموعة متنوعة من العوامل، بما في ذلك توفر المساحة وخصائص قطعة العمل ومتطلبات التحميل والتفريغ وتوحيد درجة الحرارة وكفاءة الطاقة والتكلفة. باعتباري أحد موردي أفران المقاومة، فأنا أفهم أهمية إيجاد الحل المناسب لاحتياجاتك المحددة.
إذا كنت لا تزال غير متأكد من نوع الفرن الأفضل لك، فأنا أشجعك على الاتصال بنا للحصول على استشارة. يمكن لفريق الخبراء لدينا مساعدتك في تقييم متطلباتك والتوصية بالفرن الأكثر ملاءمة لتطبيقك. سواء كنت بحاجة إلى فرن مختبري صغير أو فرن صناعي واسع النطاق، فلدينا الخبرة والتجربة لنقدم لك حلاً موثوقًا وعالي الجودة.
